    产品名称：UU9.8,UU10.5,UU,UF型高导/功率磁芯
    编　　号：104235-961
    型　　号：
    标准价格：元/
    更新时间：2013.11.23
    出品单位：
     点击查看大图片
    产品介绍：

    用途：滤波电感器，各种变压器。

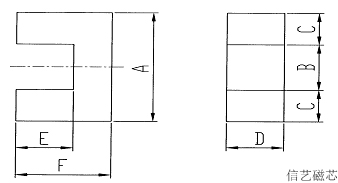

    型号 A(mm) Bmin(mm) C(mm) D(mm) E(mm) F(mm)
    UF33 33±0.5 18.6 7.2±0.2 7.2±0.2 6.15±0.15 13.5±0.2
    UF26 26.35±0.5 　 4.85±0.2 16.2±0.3 11.8±0.3 16.8±0.3
    UF23 22.7±0.5 9.5 6.3±0.2 7.8±0.5 9.5±0.25 15.8±0.25
    UF21 21±0.6 6 7.35±0.15 7.5±0.3 8.25±0.2 15.3±0.4
    UF20.5 20.5±0.5 　 —— 11.0±0.2 9.5±0.1 14.5±0.1
    UF20A 20.24±0.3 　 —— 10.9±0.2 4.85±0.15 13.7±0.1
    UF16 16±0.3 　 4.5±0.2 5.9±0.2 6.0±0.2 10±0.2
    UF15C 15.2±0.7 　 5.0±0.2 6.45±0.25 6.1±0.35 11.1±0.5
    UF14 14±0.3 　 —— 8±0.2 6±0.2 10±0.2
    UF12 12.0±0.4 6 2.8±0.2 5.1±0.2 6.0±0.2 8.8±0.2
    UF11 11.0-0.6 　 2.6±0.15 5.45±0.2 5.6+0.40 8.1+0.1-0.2
    UF10.5H 12.8±0.2 　 2.2±0.15 4.2+0.30 4.2±0.15 9.8±0.2
    UF10.5D 10.05±0.3 4.15 2.7±0.1 2.9+0.1-0.15 4.2+0.35 7.4±0.2
    UF10.5C 10.15±0.2 4.15 2.9±0.1 2.9+0.1-0.15 4.2+0.35 7.4±0.2
    UF10.5B1 10.5±0.3 5.2 2.5±0.2 5.0±0.3 5.3+0.3-0.15 7.8±0.2
    UF10.5B 10.5±0.2 5.2 2.5±0.2 5.0±0.2 5.6±0.2 7.9±0.2
    UF9.8A2 9.8±0.2 4 2.8±0.2 2.7±0.2 4.4±0.2 7.3±0.2
    UF9.8A 9.8±0.2 4 2.8±0.2 2.7±0.2 4.2±0.2 7.1±0.2
    UF8A 8.6±0.2 　 2.2±0.15 3.6±0.2 4.2±0.1 6.4±0.15
    UF8 8.5±0.2 　 2.5±0.5 3.6±0.15 2.4±0.15 4.7±0.15
